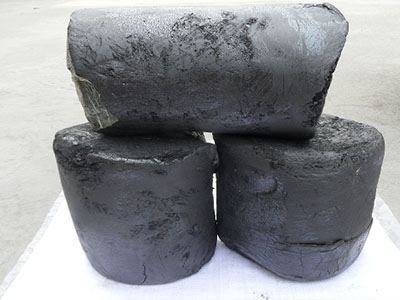

? ? ? ?無水炮泥作為一種不定型耐火材料，通過合理的應用，可維持高爐爐況的穩定，提高高爐的生產效率；使用無水炮泥時要注重保溫，不能與水混合運用，初步換泥時要將炮膛內的有水炮泥清潔潔凈以及炮泥使用時間和使用之后，堵鐵口的時間的問題。只有正確使用無水炮泥，才能有效減少生產中的故障發生。

? ? ? ?正常無水炮泥要提前2個小時放在鐵口、渣口兩側的爐殼上進行烘烤預熱，確保裝炮前能達到50℃--100℃,70℃左右為宜。SiC具有高熔點（2200℃）、耐侵蝕、高熱導率、高耐磨性、高溫強度高、熱膨脹系數小、熱震穩定性好等優點，在泥料中配入一定數量的碳化硅，其作用是為了填充主骨料顆粒之間的空隙，以形成耐火基質，使泥料具有更好的抗渣性、高溫結構強度和熱震穩定性，可改善其抗熔渣侵蝕和抗沖刷能力。無水炮泥一般以剛玉、高鋁礬土、黏土、絹云母、瀝青、碳化硅、焦粉等為原料，采用焦油、樹脂等作為結合劑。剛玉和高鋁礬土的體積密度較大，在炮泥中起到支撐骨架的作用，是構成炮泥強度的基礎，大幅提高了炮泥抵抗鐵渣溶液沖刷的能力；焦粉具有良好的還原性，在高溫作用下，結合劑先液化使炮泥變軟，繼而揮發，游離碳結焦，各種原料在進行一次燒結，使炮泥熱硬并形成高溫結構強度。從堵口炮泥液化變軟到變硬，大約需要20—30分鐘。因此，用無水炮泥時，要堵上鐵口20分鐘后再退炮。
