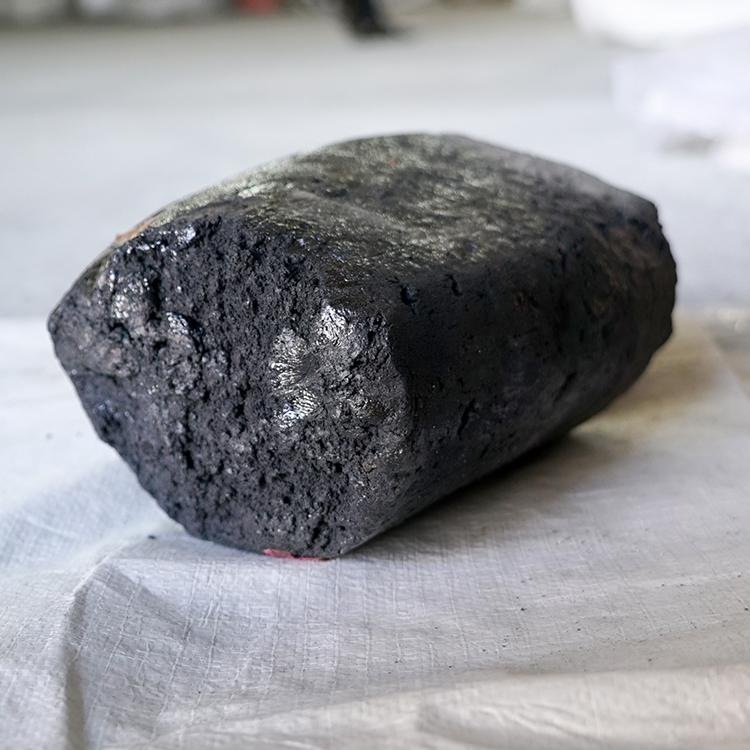

? ? ? ?無(wú)水炮泥指的是使用焦油和樹(shù)脂等材料作為黏結(jié)劑，使用碳化硅、鋁礬土、黏土、焦粉等作為原材料，通過(guò)與焦油和酚醛樹(shù)脂結(jié)合劑混合碾壓，然后從擠泥機(jī)里面擠出成型的不定型耐火材料，主要用于高爐除鐵口。

? ? ? ?無(wú)水炮泥是保證爐前鐵口操作順利進(jìn)行的關(guān)鍵性耐火材料，主要有三大功能：一堵塞出鐵口；二穩(wěn)定排放爐缸內(nèi)部形成的熔融鐵水和爐渣；三延長(zhǎng)出鐵口深度，保護(hù)爐缸側(cè)墻。傳統(tǒng)的高爐炮泥常用焦油、瀝青和樹(shù)脂作結(jié)合劑，溫度稍高就會(huì)散發(fā)出一種難聞的氣味和黃色煙霧，苯并芘含量達(dá)1%~ 2.5%，是公認(rèn)的致癌物質(zhì)，一些國(guó)家對(duì)炮泥結(jié)合劑中的苯并芘、游離苯酚和甲醛的含量非常關(guān)注。隨著人們對(duì)意識(shí)的提高及國(guó)家對(duì)環(huán)境保護(hù)法律法規(guī)的完善，高爐必須采用綠色炮泥。要求炮泥堵鐵口時(shí)不冒煙，鐵口周邊氣體中不含苯。炮泥通常是由高鋁質(zhì)骨料和焦炭骨料，碳化硅和軟質(zhì)黏土細(xì)粉，結(jié)合劑和液體組成的Al,O.-SiO2-SiC-C質(zhì)材料。對(duì)炮泥性能的基本要求是：良好的可塑性、擠出的泥料為致密的泥柱，不發(fā)生斷裂或松散，有良好的潤(rùn)滑性，平穩(wěn)擠入出鐵口內(nèi)，不發(fā)生梗阻，在出鐵口處達(dá)到一定程度的燒結(jié)形成泥包，保護(hù)出鐵口內(nèi)側(cè)襯體。對(duì)施工性能的要求，通常用馬夏值來(lái)衡量，一般要求馬夏值在0.45~ 1.40 MPa。按結(jié)合劑不同分為有水炮泥和無(wú)水炮泥。以上是小編給大家分析的無(wú)水泡泥的特性，希望對(duì)大家有幫助。
